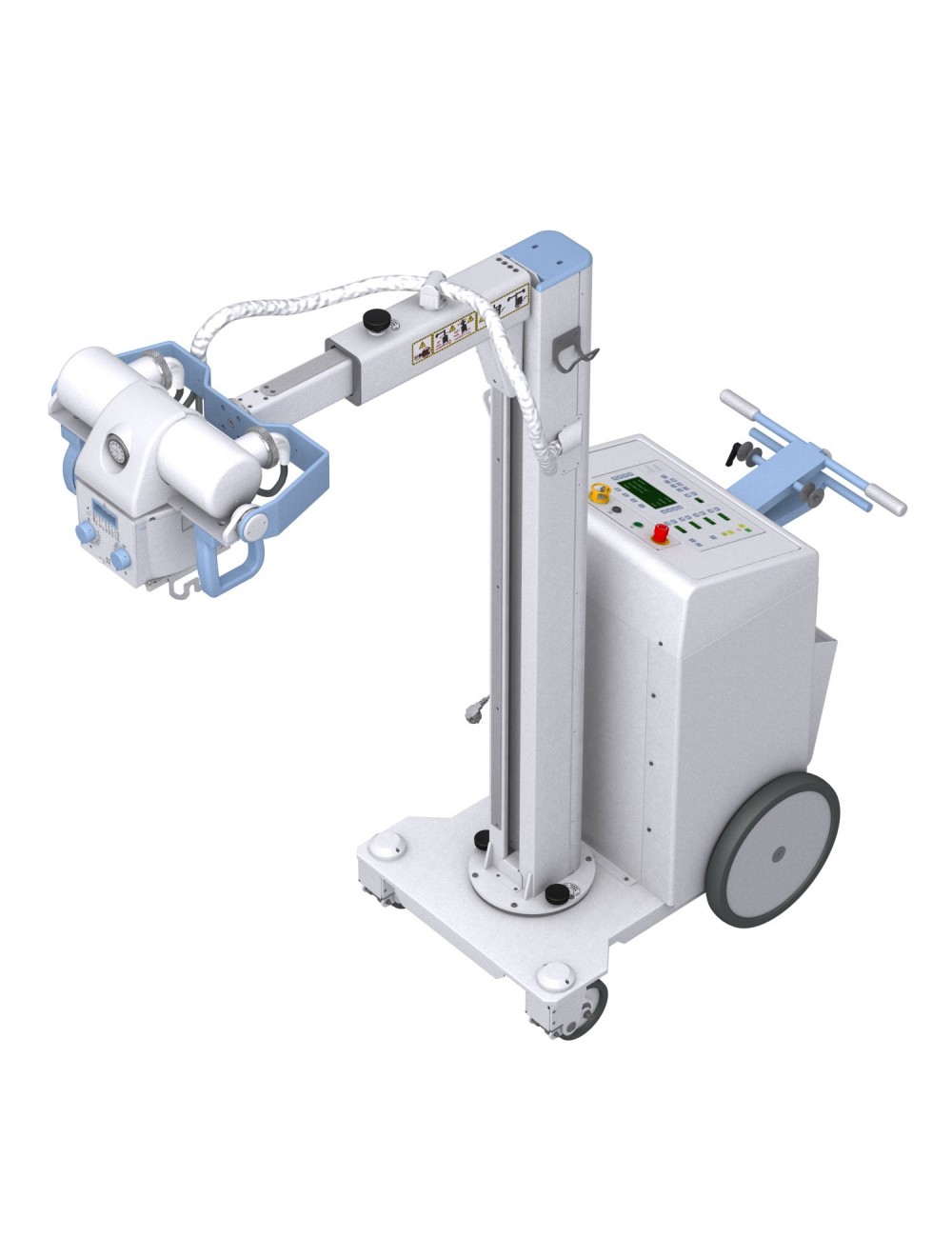

RADIO MOBILE HAUTE FREQUENCE 20KW NON MOTORISEE AVEC DAP
Référence: 609531
Cette unité mobile non motorisée évolue sur des sols mous ou rugueux ou pentus, et peut franchir des encadrements de portes (de largeur 80 cm et de hauteur 203 cm) grâce à sa conception de roues porteuses de grand diamètre (38 cm) et de roues directrices (15 cm). Il est strictement nécessaire d’engager le verrouillage Parking (voir l’image) pour la déplacer.
Mouvements :
Sa compacité et sa maniabilité permettent la rotation sur place et donc de faire demi-tour (par exemple) dans un espace de moins de 1m².
Le bras permet un déplacement vertical de 134 cm.
La Colonne peut pivoter à partir de sa position de stationnement +/-317°.
Le Bras permet un déplacement télescopique de 25 cm.
Chaque mouvement dispose d’un système de verrouillage qui lui est propre.
Les deux poignées à gauche et à droite du collimateur permettent l’ajustement du positionnement pour l’ensemble des mouvements Tube-Collimateur :
A partir de la position verticale sur +/-180° par rapport à son axe transversal. Ce mouvement est jalonné de crans d’arrêt tous les 90°. L’angle est indiqué sur l’indicateur de rotation situé sur le Tube à Rayons X.
+/-120° par rapport à son axe horizontal. Ce mouvement est jalonné de crans d’arrêt tous les 0° et 90°.
Le collimateur est équipé de quatre paires mobiles de volets plombés et de deux paires de pré-volets. Sa filtration inhérente minimale est de 2mm Al eq; il est équipé d’un centreur LED blanc (minimum 160 lux @ 1m @ 35x35cm) et un indicateur laser.
GENERATEUR HAUTE FREQUENCE
Le générateur est constitué de l’armoire de contrôle électronique comprenant la cuve haute tension. Il est entièrement contrôlé par microprocesseurs et fonctionne sur le principe d’un convertisseur de fréquence piloté par des transistors de type IGBT (Insulated Gate Bipolar Transistor) Les puissances disponibles sont 20kW.
Panneau de contrôle permet la visualisation et le choix des paramètres radiographiques (kV, mA, mAs, s)
SPECIFICATIONS TECHNIQUES :
Puissance nominale selon les normes EN 60336 à 100 kV pendant 0,1 s, charge constante.
20kW
kV en radiographie : de 40 à 125 kV par pas de 1 kV
mA en radiographie (précision ± (4% + 1 mA)) :
de 10 à 320 mA (10, 12.5, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 160, 200, 250, 320)
Temps d’exposition en radiographie : de 1 ms à 10 s, précision ± (2% + 0.1 ms), 38 valeurs 1, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 65, 80, 100, 125, 160, 200, 250, 320, 400, 500, 650, 800 ms and 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.5, 8, 10 s
mAs en radiographie : de 0.1 mAs à 320 mAs
Techniques de travail : programmation anatomique, 3 points (kV, mA, s), 2 points (kV, mAs), option 1 point (kV, AE
